SFNI/SFI 轉造級系列滾珠絲杠

產品介紹

鏈板流水線可分為∶節拍運行、勻速運行;結構形式可分為∶直線式、斜坡式、分體式、彎道式、混合式。廣泛應用于家電、機器、物流、食品等行業。并可根據使用要求定制，此線運行平穩，無須工裝板，能使大型家電、機車等在線上裝配生產，也應用于重物的物流，應用場合廣泛。
1、鏈板輸送機的輸送面平坦光滑，摩擦力小，物料在輸送線之間的過渡平穩，可輸送各類玻璃瓶、PET瓶、易拉罐等物料，也可輸送各類箱包。
2、鏈板有不銹鋼和工程塑料等材質，規格品種繁多，可根據輸送物料和工藝要求選用，能滿足各行各業不同的需求。

參數介紹

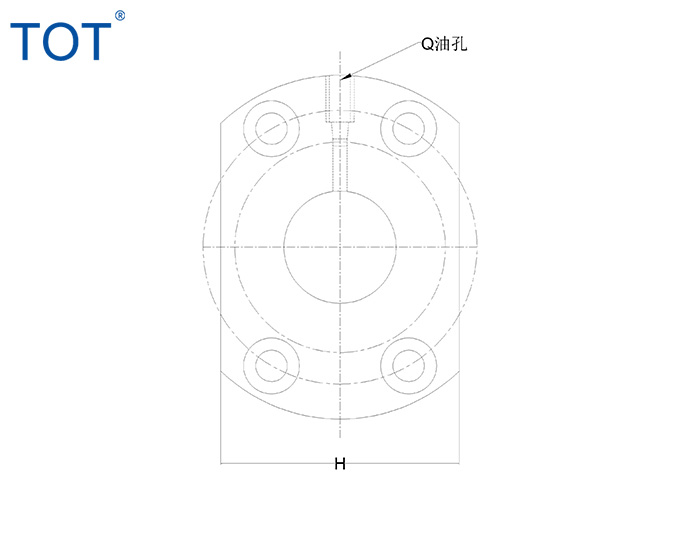

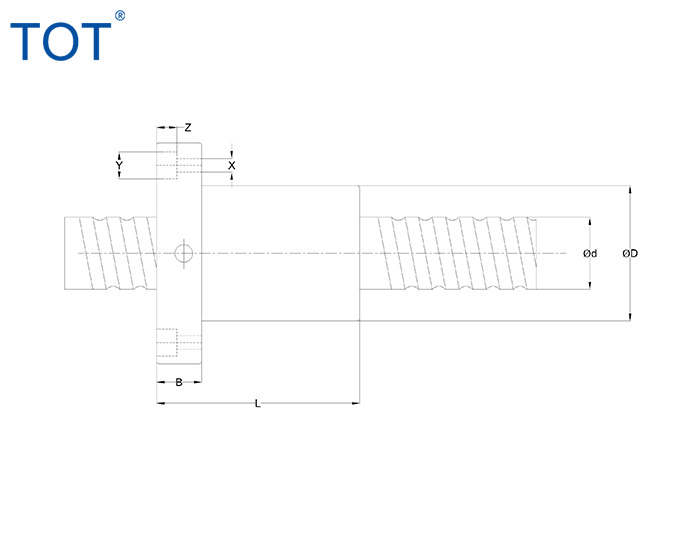

SFNI/SFI 轉造級系列規格尺寸表(單位 : mm)
型號	軸徑 d	導程 I	珠徑 Da	螺母尺寸											動額定負荷 Ca	靜額定負荷Coa	剛性 kgf/μm
型號	軸徑 d	導程 I	珠徑 Da	D	A	B	L	W	H	X	Y	Z	Q	n	動額定負荷 Ca	靜額定負荷Coa	剛性 kgf/μm
SFNI01605-4 ☆	16	5	3.175	30	49	10	45	39	34	4.5	8	4.5	M6	1x4	1380	3052	33
SFNI01610-3		10	3.175	34	58	10	57	45	34	5.5	9.5	5.5	M6	1x3	1103	2401	27
SFNI02005-4 ☆	20	5	3.175	34	57	11	51	45	40	5.5	9.5	5.5	M6	1x4	1551	3875	39
SFNI02505-4 ☆	25	5	3.175	40	63	11	51	51	46	5.5	9.5	5.5	M8	1x4	1724	4904	45
SFNI02510-4		10	4.762	46	72	12	80	58	52	6.5	11	6.5	M6	1x4	2954	7295	51
SFNI03205-4 ☆	32	5	3.175	46	72	12	52	58	52	6.5	11	6.5	M8	1x4	1922	6343	52
SFNI03210-4 ☆		10	6.35	54	88	15	85	70	62	9	14	8.5	M8	1x4	4805	12208	62
SFNI04005-4 ☆	40	5	3.175	56	90	15	55	72	64	9	14	8.5	M8	1x4	2110	7988	59
SFNI04010-4 ☆		10	6.35	62	104	18	88	82	70	11	17.5	11	M8	1x4	5399	15500	72
SFNI05010-4 ☆	50	10	6.35	72	114	18	88	92	82	11	17.5	11	M8	1x4	6004	19614	83
SFNI06310-4	63	10	6.35	85	131	22	93	107	95	14	20	13	M8	1x4	6719	25358	95
SFNI08010-4	80	10	6.35	105	150	22	93	127	115	14	20	13	M8	1x4	7346	31953	109
SFI01604-4	16	4	2.381	30	49	10	45	39	34	4.5	8	4.5	M6	1x4	973	2406	32
SFI02004-4	20	4	2.381	34	57	11	46	45	40	5.5	9.5	5.5	M6	1x4	1066	2987	37
SFI0205T-4		5.08	3.175	34	57	11	51	45	40	5.5	9.5	5.5	M6	1x4	1550	3875	39
SFI02504-4	25	4	2.381	40	63	11	46	51	46	5.5	9.5	5.5	M6	1x4	1180	3795	43
SFI0255T-4		5.08	3.175	40	63	11	51	51	46	5.5	9.5	5.5	M8	1x4	1724	4903	45
SFI03204-4	32	4	2.381	46	72	12	47	58	52	6.5	11	6.5	M6	1x4	1296	4838	49
