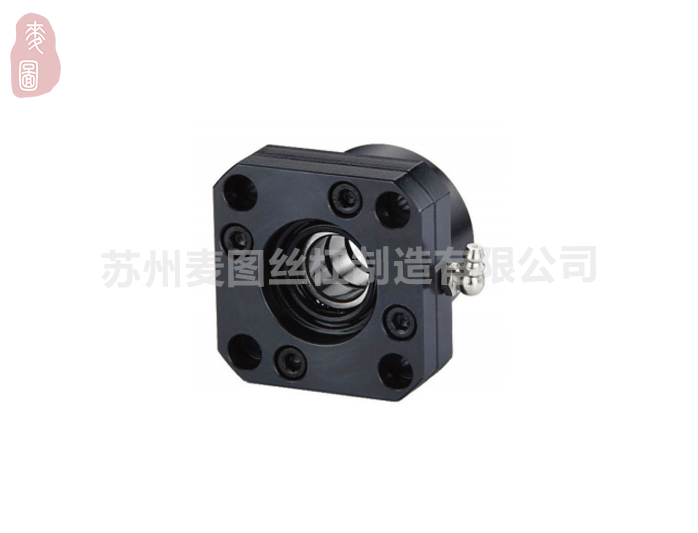

FK系列(圓形固定側)

參數介紹



型號
Model No. 		軸徑

Shaft

diameter d1

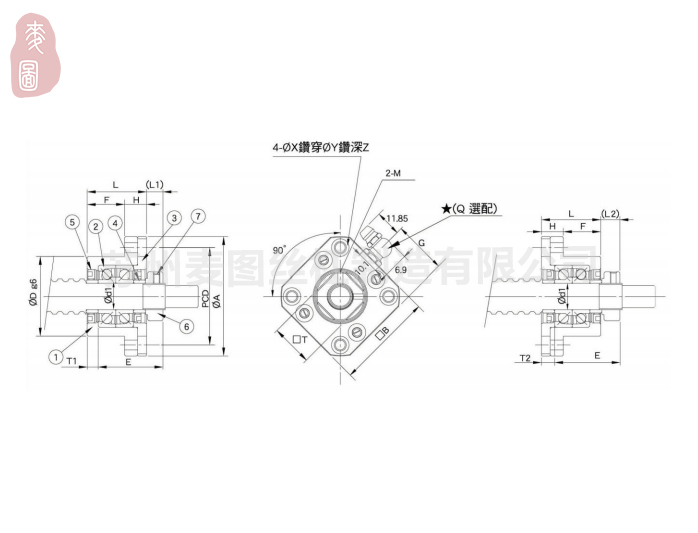

L H F E Dg6 A PCD B 裝置方法A Mounting method A 裝置方法B Mounting method B X Y Z M T G Q
L1 T1 L2 T2
FK10 10 27 10 17 29.5 34 -0.009 52 42 42 7.5 5 8.5 6 4.5 8 4 M3 16 - -
-0.025
FK12 12 27 10 17 29.5 36 -0.009 54 44 44 7.5 5 8.5 6 4,5 8 4 M4 19 - -
-0.025
FK15 15 32 15 17 36 40 -0.009 63 50 52 10 6 12 8 5.5 9.5 6 M4 22 - -
-0.025
FK17 17 45 22 23 47 50 -0.009 77 62 61 1 1 9 14 12 6.6 1 1 10 M4 24 - -
-0.025
FK20 20 52 22 30 50 57
 -0.01 85 70 68 8 10 12 14 6.6 1 1 10 M4 30 34 M6
-0.029
FK25 25 57 27 30 60 63 -0.01 98 80 79 13 10 20 17 9 15 13 M5 35 39 M6
-0.029
FK30 30 62 30 32 61 75 -0.01 117 95 95 1 1 12 17 18 11 17.5 15 M6 40 46 M6
-0.029


編號/Park No.

產品名稱/Part name

數量/Qty

1

軸承座本體/Housing

1

2

軸承/Bearing

1 組/1 set

3

壓板/Holding lid

1

4

間隔圈/Collar

2

5

軸封/Seal

2

6

固定螺帽/Lock nut

1 組/1 set

7

內六角止付螺絲附銅片

Hexagon socket-head Setscrew (with set piece)

2
